变压器容量特性测试仪使用方法之：无源变压器损耗测量部分

　　1．基本概念

　　空载试验：从变压器的某一绕组（一般从二次低压侧）施加正弦波额定频率的额定电压，其余              绕组开路，测量空载电流和空载损耗。如果试验条件有限，电源电压达不到额定电压，可在非额定电压条件下试验，这种试验方法误差较大，一般只用于检查变压器有无故障，只有试验电压达到额定电压的70%以上才可用来测试空载损耗。

　　短路试验：将变压器低压大电流侧人工短联接，从电压高的一侧线圈的额定分接头处通入额定频率的试验电压，使绕组中电流达到额定值，然后测量输入功率和施加的电压（即短路损耗和短路电压）以及电流值。

　　2．测试方法

　　根据不同的测试项目以下分别进行介绍：

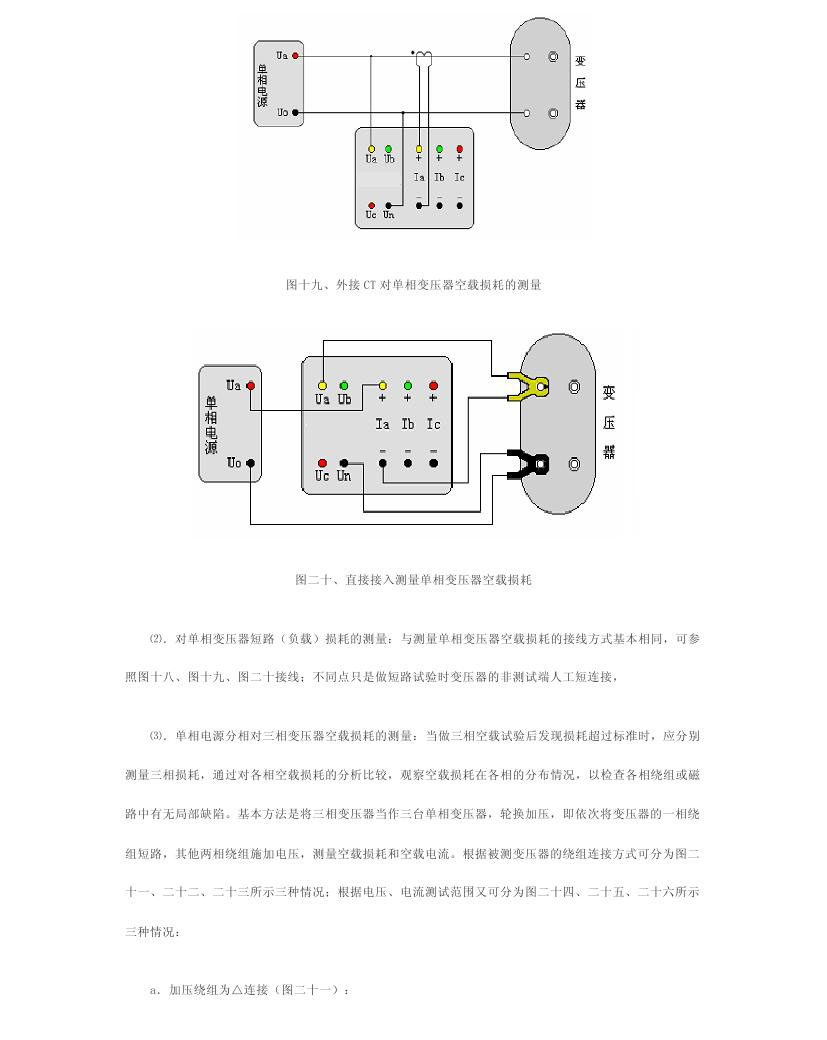

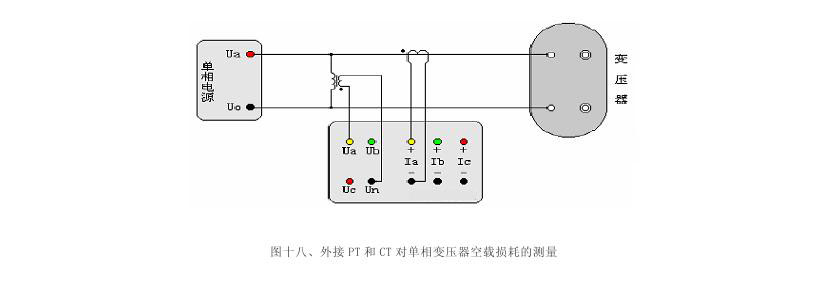

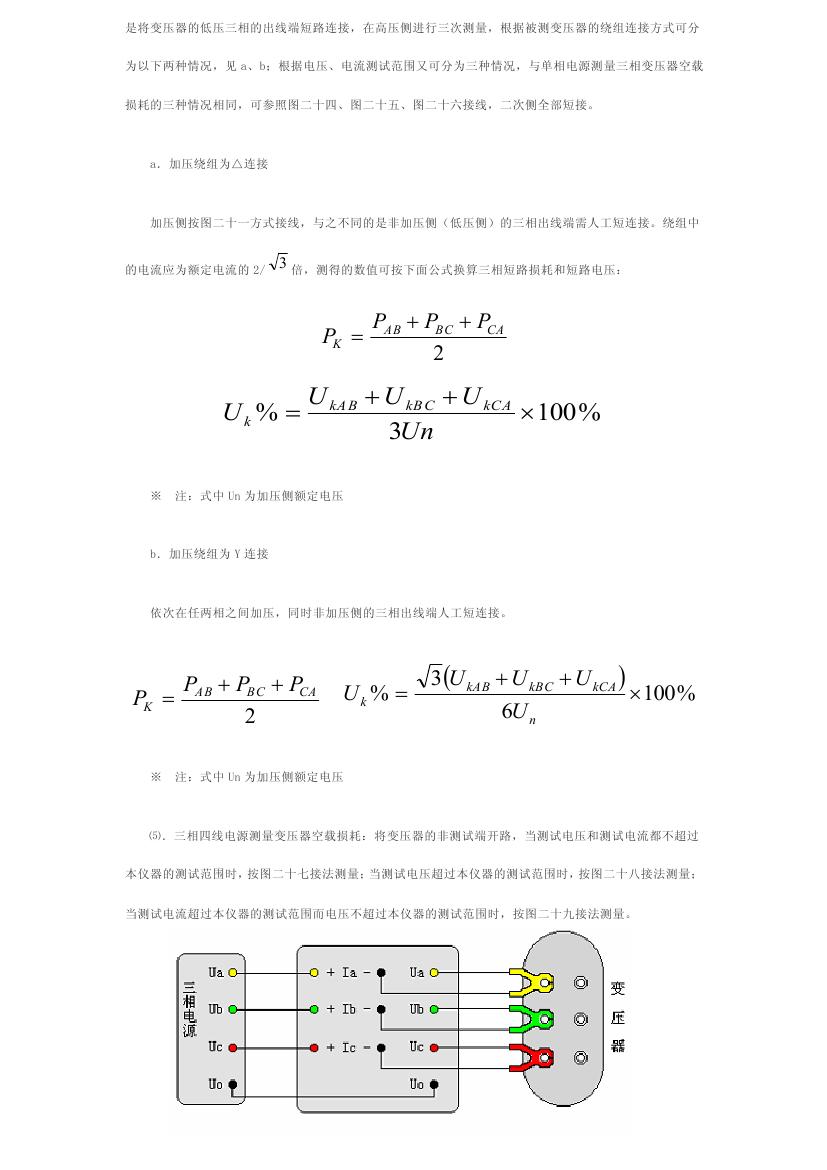

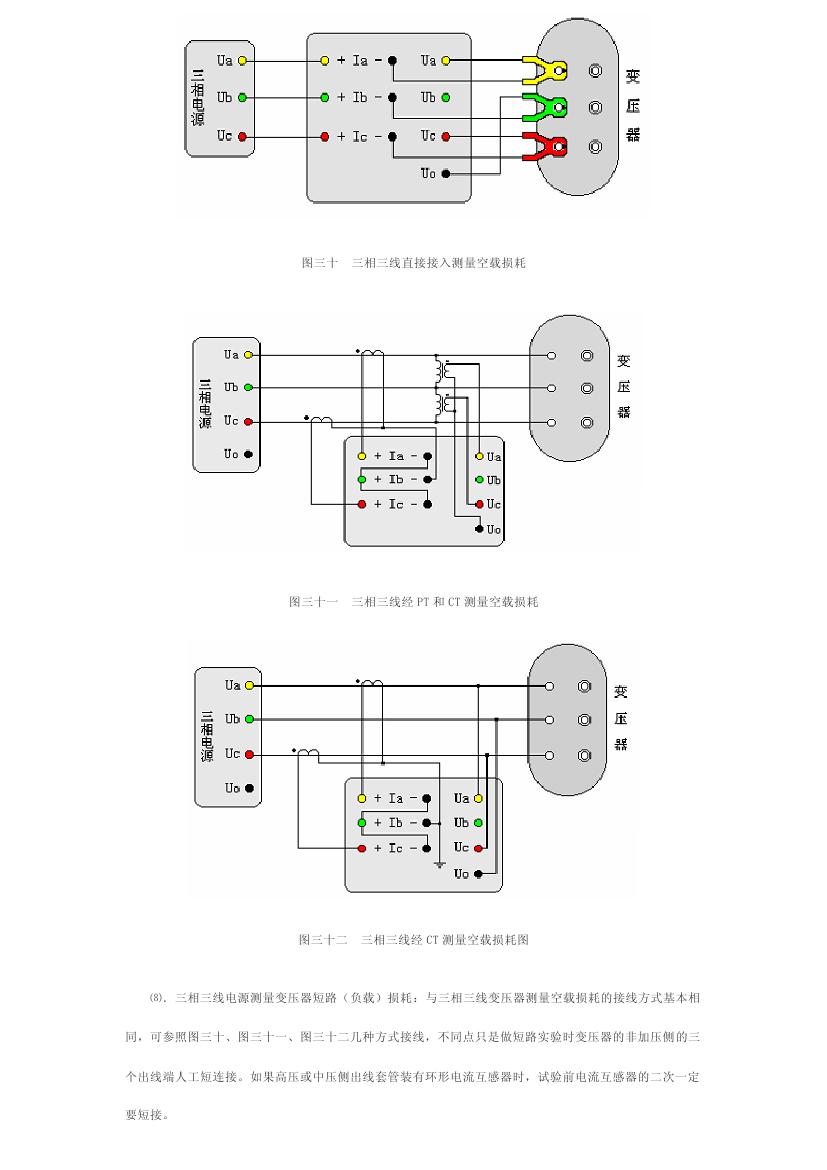

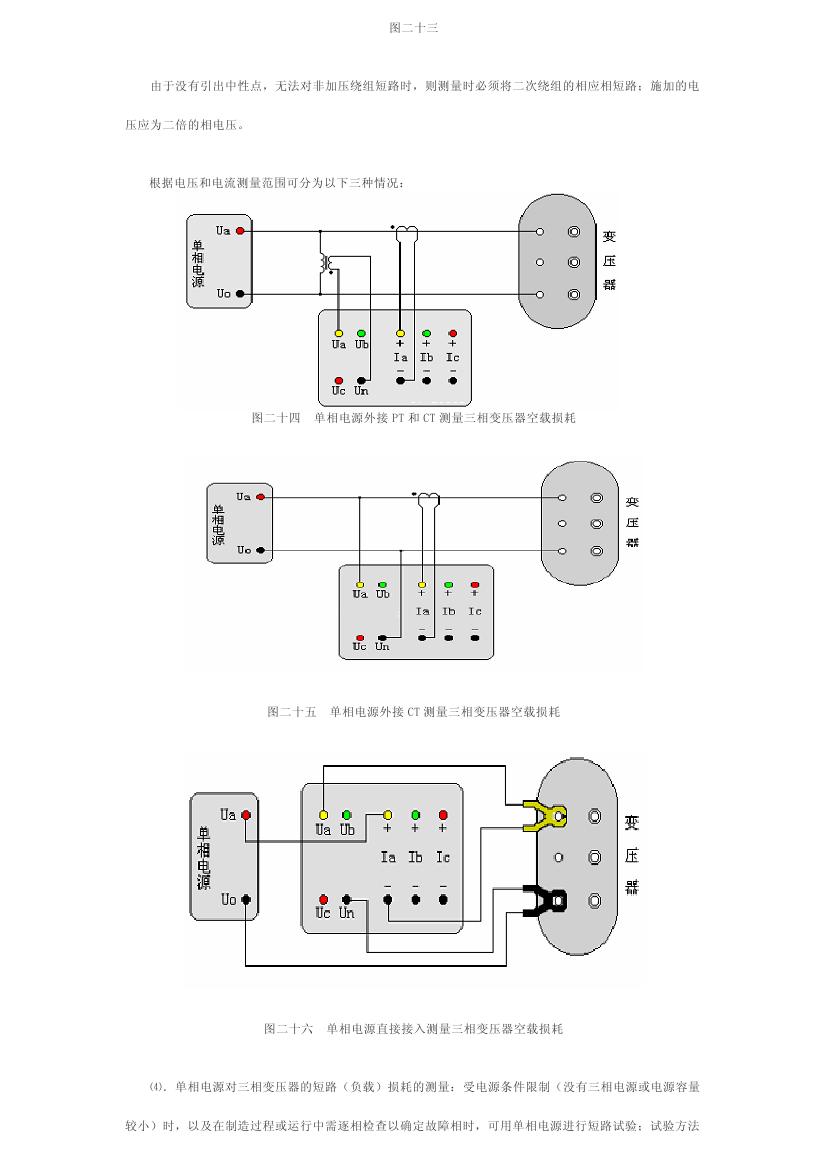

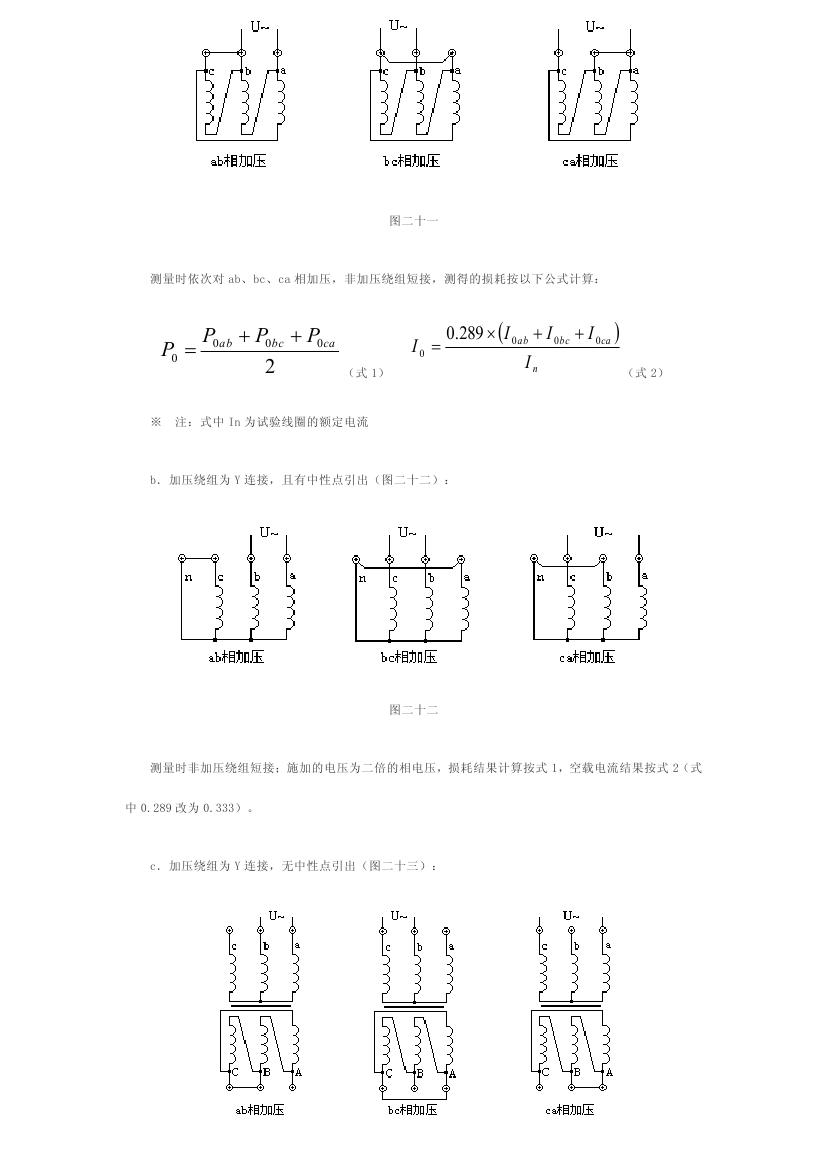

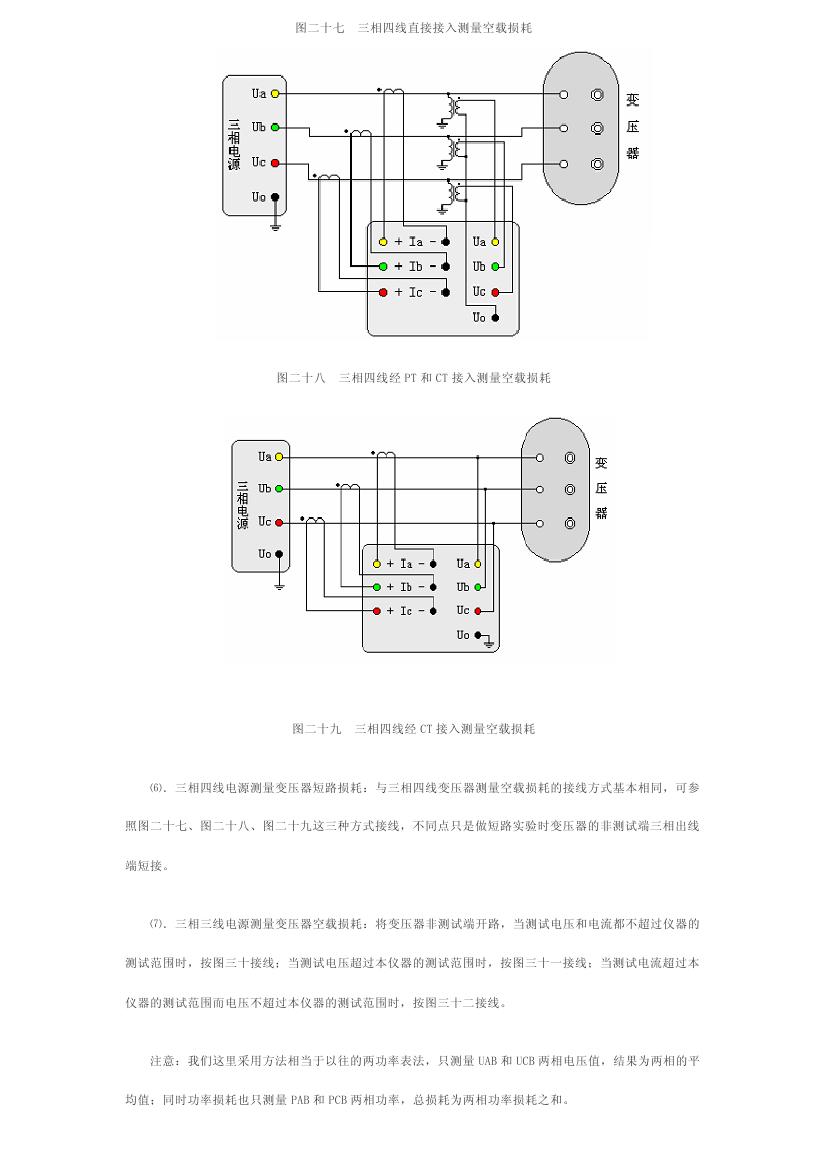

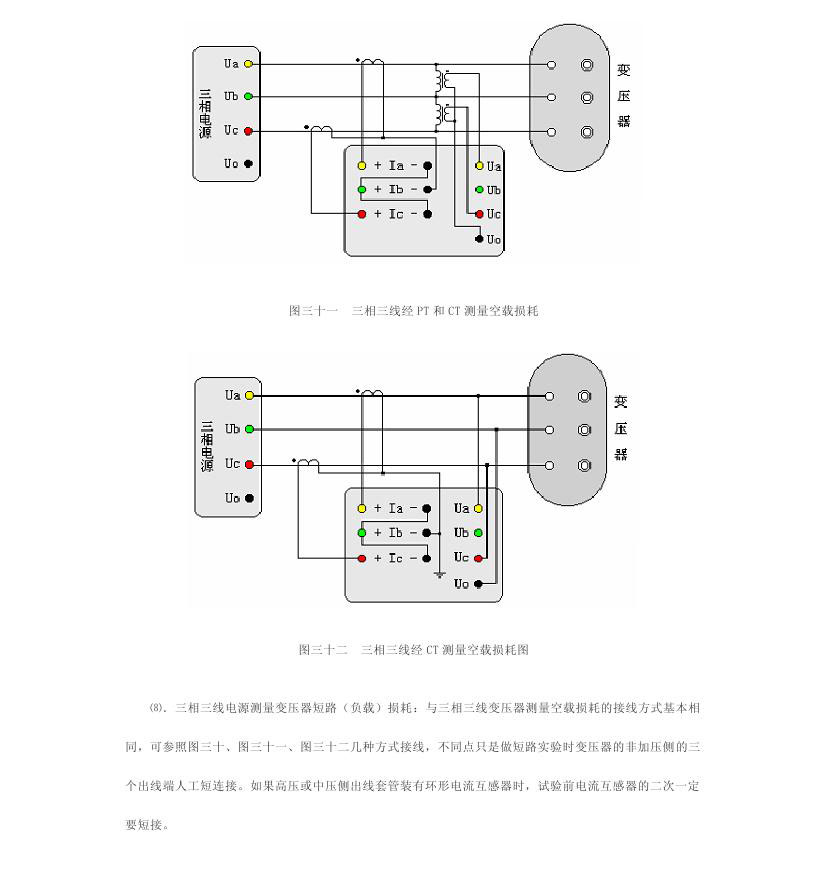

　　⑴．对单相变压器空载损耗的测量：将变压器非测试端开路，当测试电压超过仪器的允许测量范围时，按图十八接法测量，电压、电流分别通过电压互感器和电流互感器接入；当测试电流超过仪器的测量范围而测试电压不超过仪器测量范围时，按图十九接法测量；当测试电压和电流都不超过仪器的允许测量范围时，按图二十接法测量，电压、电流都直接接入。单相接法等效于以往的单功率表法，适用于测量单相变压器。
